| 彈簧彈力計算公式詳解 | |||
| 日期：2017/7/7 來源：m.cnsxun.com | |||

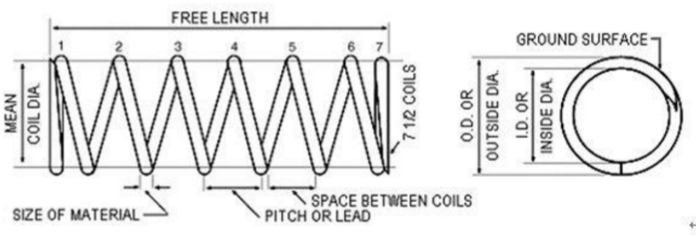

彈簧彈力計算公式詳解 壓力彈簧、拉力彈簧、扭力彈簧是三種最為常見的彈簧，壓力彈簧、拉力彈簧、扭力彈簧的彈力怎么計算，為您詳解，壓力彈簧、拉力彈簧、扭力彈簧的彈力計算公式。 一、壓力彈簧  · 壓力彈簧的設計數據，除彈簧尺寸外，更需要計算出最大負荷及變位尺寸的負荷;
· 彈簧常數：以k表示，當彈簧被壓縮時，每增加1mm距離的負荷(kgf/mm); · 彈簧常數公式(單位：kgf/mm)： G=線材的鋼性模數：琴鋼絲G=8000 不銹鋼絲G=7300 ，磷青銅線G=4500 ，黃銅線G=3500 d=線徑 Do=OD=外徑 Di=ID=內徑 Dm=MD=中徑=Do-d N=總?cè)?shù) Nc=有效圈數=N-2 彈簧常數計算范例: 線徑=2.0mm , 外徑=22mm , 總?cè)?shù)=5.5圈 ,鋼絲材質=琴鋼絲 二、拉力彈簧

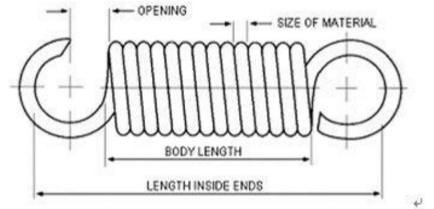

 拉力彈簧的 k值與壓力彈簧的計算公式相同
· 拉力彈簧的初張力：初張力等于適足拉開互相緊貼的彈簧并圈所需的力，初張力在彈

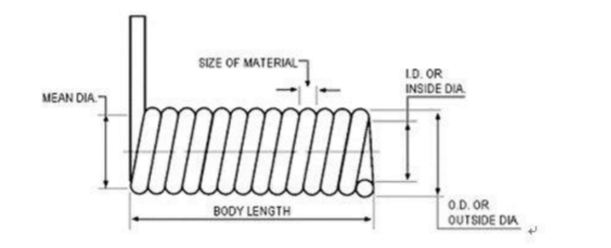

熱處理、電鍍等不同，使得每個拉力彈簧初始拉力產生不平均的現象。所以安裝各規格的拉 力彈簧時，應預拉至各并圈之間稍為分開一些間距所需的力稱為初張力。 · 初張力 =P-(k × F1)= 最大負荷 -( 彈簧常數 × 三、扭力彈簧
彈簧常數：以 k 表示,當彈簧被扭轉時，每增加1°扭轉角的負荷 (kgf/mm). |
|||
|
